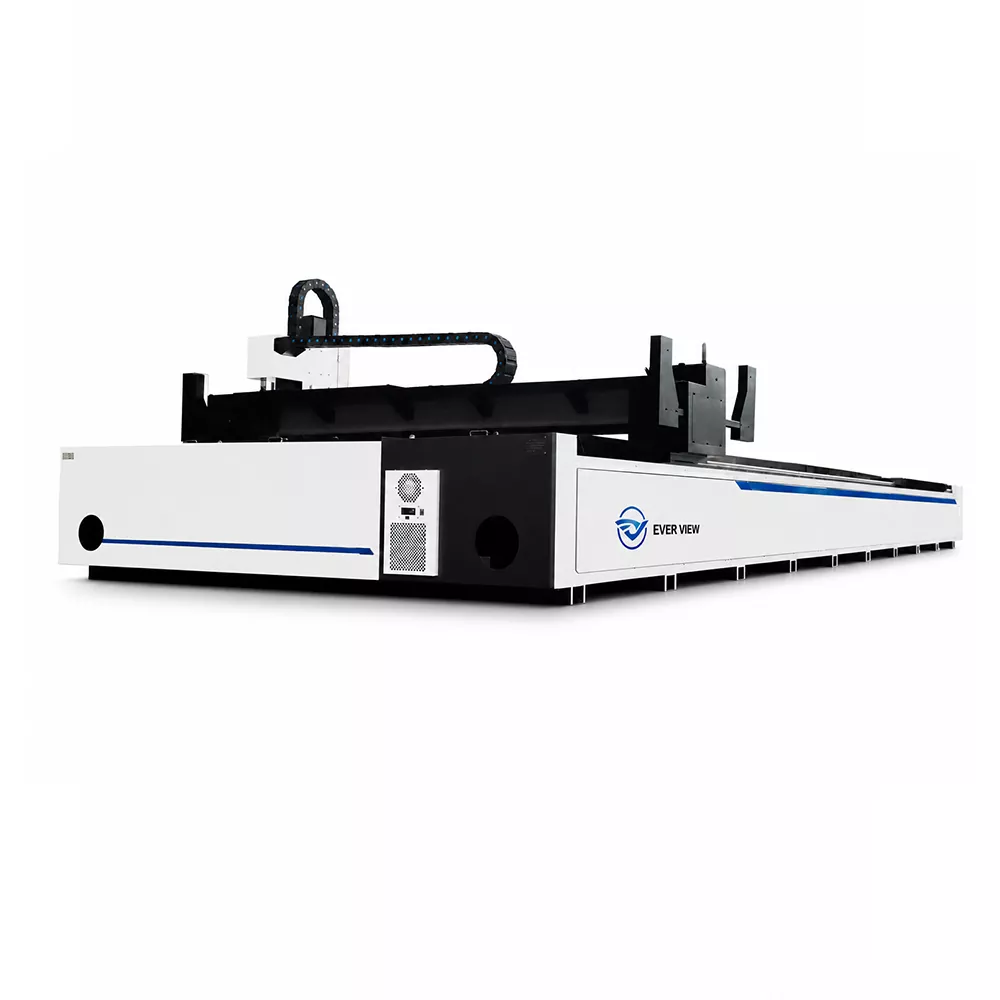

40 kW-os, nagy teljesítményű, nagy formátumú szálas lézervágó gép

A 40 kW-os, nagy teljesítményű, nagy formátumú szálas lézervágó gép egy csúcskategóriás, ipari minőségű lézervágó rendszer nagy teherbírású fémgyártáshoz tervezték. A hagyományos kis-közepes teljesítményű lézervágókkal ellentétben ez a gép vastag lemezek stabil vágására, nagy formátumú munkadarabok egymenetes alakítására és folyamatos szakaszos gyártás, így tökéletesen megfelel a modern nehézipar szigorú feldolgozási szabványainak.

A 40 kW-os nagy teljesítményű lézerforrást kihasználva a berendezés kivételes behatolást és vágást tesz lehetővé képességek közepes és vastag fémlemezekhez. Rendkívül nagy feldolgozási formátuma lehetővé teszi az egyszeri befejezést túlméretezett lemezek és hosszú szerkezeti elemek, ismétlődő áthelyezés nélkül. Kombinálva a megerősített géptest, nagy merevségű portál és precíziós erőátviteli rendszer, a gép biztosítja a hosszú távú stabilitás és megbízhatóság nagy intenzitású ipari üzemi körülmények között. A hagyományos vágáshoz képest A folyamatok során keskenyebb bevágást, kisebb hőhatászónát (HAZ) és simább vágási felületet eredményez – jelentősen csökkenti a későbbi csiszolási és polírozási műveletek szükségességét – így az intelligens berendezés kulcsfontosságú elemévé válik nagyüzemi fémfeldolgozó gyártósorok korszerűsítésére.

Főbb termékelőnyök

1. 40 kW ultra-nagy teljesítmény: robusztus vastaglemezes vágási képesség

A lézerteljesítmény a kritikus tényező a vastaglemezes feldolgozásnál. A 40 kW-os nagy teljesítményű konfiguráció áttör a A vastag anyagok feldolgozásakor jellemzően alacsony és közepes teljesítményű berendezésekkel kapcsolatos hatékonysági szűk keresztmetszetek. Ez az képes stabilan vágni sokféle fémet, beleértve a szénacélt, rozsdamentes acélt, alumíniumötvözeteket, horganyzott acél, lágyacél és ötvözött acél. Szénacél esetén oxigénnel segített vágást alkalmaznak a gyorsítás érdekében sebesség, növeli a hatékonyságot és növeli a behatolási mélységet; rozsdamentes acélhoz és alumíniumötvözetekhez, nitrogénnel támogatott A vágást a munkadarab oxidációjának megakadályozására használják, ami tiszta, sima vágási felületet eredményez. Ez hatékonyan megoldja az alacsony hatásfok és a rossz befejezési minőség régóta fennálló kihívásai, amelyekkel gyakran találkoznak a hagyományos vastaglemezeknél vágási módszerek.

2. Testreszabott nagyformátumú tervezés: a gyártás folytonosságának fokozása

A nagy formátumú feldolgozó kialakítás ennek a gépnek a legfontosabb eleme. Támogatja az integrált feldolgozását túlméretezett fémlemezek, hosszúkás szerkezeti elemek és nagyméretű berendezések alaplemezei, amelyek széles skáláját lefedik munkadarabok, például acélszerkezeti csatlakozók, tengeri alkatrészek, nehézgépek bevonatolása és bányászati berendezések alkatrészei. Ez a kialakítás hatékonyan kiküszöböli a többszörös befogással és az ismétléssel járó hibákat és időfelhasználást a kisebb formátumú berendezések által megkövetelt igazítás, amely lehetővé teszi a folyamatos, összeszerelősoros gyártást és jelentősen a kötegelt feldolgozás általános hatékonyságának növelése.

3. Nagy teherbírású megerősített szerkezet: Hosszú távú ipari stabilitás biztosítása

A stabil mechanikai szerkezet a nagy teljesítményű vágás alapja. Az EVER VIEW ezt a gépet a teljesen hegesztett, megerősített géptest és nagy merevségű portálszerkezet, amely képes ellenállni a rezgéseknek és hosszan tartó, nagy terhelésű műveletek okozta deformáció. Precíziós lineáris vezetőkkel, fogasléces fogasléccel kombinálva A sebességváltónak és a rendkívül érzékeny szervohajtásnak köszönhetően a vágófej simán és pontosan működik magasan sebességek. Még a nagy távolságú és hosszabb ideig tartó feldolgozás során is egyenletes vágási pontosságot és vágott felület minősége. Alacsony meghibásodási arányával és hosszú élettartamával a gép teljes mértékben képes megfelelni a a folyamatos, 24 órás ipari tételes gyártás követelményei.

4. Nagy pontosságú vágás: Jelentősen csökkenti a másodlagos feldolgozási költségeket

A hagyományos plazma- és lángvágási módszerek gyakran olyan problémákkal küzdenek, mint a durva vágási felületek, súlyos salakképződés felhalmozódás és nagy hőhatás által érintett zónák, amelyek kiterjedt kézi csiszolást és korrekciót tesznek szükségessé – ez a folyamat idő- és munkaigényes egyaránt. Az EVER VIEW 40 kW-os, nagy teljesítményű, nagy formátumú szálas lézervágó gép finom vágási bevágással, minimális hőhatású zónával és nagy méretpontossággal rendelkezik. A vágott felületek a munkadarabok simák és sorjamentesek, ami a legtöbb esetben lehetővé teszi a közvetlen hegesztést és összeszerelést. Ez jelentősen csökkenti az utófeldolgozási lépéseket, lerövidíti a gyártási ciklusokat, és javítja a termék konzisztenciáját és a kihozatali arányokat.

Alkalmazható iparágak és anyagok

1. Elsődleges alkalmazható iparágak

Ez a berendezés nagy teherbírású fémfeldolgozási forgatókönyvekre specializálódott, és a következő iparágakat szolgálja ki: acélszerkezet gyártás, nehézgépek, építőipari gépek, tengeri alkatrészek, bányászati felszerelések, mezőgazdasági gépek alkatrészek, nagyméretű lemezgyártás, energetikai berendezések, gépjármű-alvázalkatrészek stb.

2. Feldolgozó anyagok és alkalmazási forgatókönyvek

A 40 kW-os, nagy teljesítményű, nagy formátumú szálas lézervágó gép támogatja a különféle anyagok precíziós feldolgozását. fémek: A szénacélt gyakran használják acélszerkezeti alaplemezekhez és tartólemezekhez; rozsdamentes acél alkalmas ipari panelekhez és berendezések burkolatához; az alumíniumötvözet ideális könnyű mechanikai alkatrészekhez; a horganyzott acélt fémlemezszekrényekhez és védőházakhoz használják; és az ötvözött acél kiválóan alkalmas nagy teherbírású ipari szerkezeti alkatrészek és speciális vastaglemezes alkatrészek.

Valós alkalmazási esettanulmány

Jelentős hazai acélszerkezet-gyártó vállalkozás – nagy szénacélok feldolgozására szakosodott alaplemezek, berendezések tartókeretei és hegesztett szerkezeti elemek – jelentős kihívásokkal kellett szembenézniük a korszerűsítés előtt felszerelését. A gyár korábban hagyományos plazmavágási eljárásokra támaszkodott a vastaglemezes feldolgozásnál; miközben ez a módszer lehetővé tette az alapformázást, a munkadarabok vágási felületei érdesek és erős salakra hajlamosak voltak felhalmozódása. Következésképpen naponta több munkásnak kellett jelentős időt töltenie a csiszolással és finomítással alkatrészeket, ami magas munkaerőköltséget és lassú gyártási ütemet eredményez. Továbbá a meglévő kis formátumú berendezéseik képtelen volt az extra nagy fémlemezek befogadására; a többszörös befogási és beállítási műveletek szükségessége gyakran mérethibákhoz vezetett, ami veszélyezteti a következő összeszerelési szakaszok pontosságát.

A gyártósor átfogó fejlesztése érdekében a vállalat bemutatta az EVER VIEW 40 kW-os, nagy teljesítményű, nagy formátumú készüléket. Fiber lézeres vágógép. Amióta a berendezés stabilan üzemelt több mint egy éve, a termelési eredmények is Figyelemre méltó: a vastaglemezes vágás hatékonysága több mint háromszorosára nőtt, és a feldolgozási kapacitás az extra nagy fémlemezeket jelentősen továbbfejlesztették. A munkadarabok vágási felülete sima és sorjamentes, megszünteti a másodlagos köszörülés szükségességét, és közel 40%-kal csökkenti a munkaerőköltségeket. Ráadásul a nagy formátumú Az "egymenetes alakítás" eljárás kiküszöbölte az ismétlődő igazítással járó hibákat, jelentősen javítva a sorozatban gyártott alkatrészek méretkonzisztenciája. Ez lerövidített gyártási ciklusokat és magasabb terméket eredményezett hozamrátákat, hatékonyan erősítve a vállalkozás piaci versenyképességét a nagyméretű acélszerkezeten belül feldolgozó ágazatban.

A termék műszaki adatai

GYIK

1. kérdés: Mely gyártási forgatókönyvekben elsősorban a 40 kW-os, nagy teljesítményű, nagy formátumú szálas lézervágó gép alkalmazható?

A1: Ezt a gépet kifejezetten olyan ipari környezetekhez tervezték, ahol vastaglemezes feldolgozás és vágás szükséges extra nagy munkadarabok. Ideálisan alkalmas nagyméretű, vastag szerkezetű acéllemezek tömeggyártására alkatrészek és nagy teherbírású ipari alkatrészek olyan ágazatokban, mint az acélszerkezetek, a hajógyártás, az építőipar gépek, bányászati berendezések. Előnyös megoldásként szolgál a hagyományos plazmáról vagy lángról való frissítéshez vágási módszerek a nagy pontosságú, nagy hatékonyságú vastaglemezes feldolgozás eléréséhez.

2. kérdés: Milyen előnyöket kínál a 40 kW-os nagy teljesítményű modell a 20–30 kW-os közepes teljesítményű berendezésekhez képest?

V2: Összehasonlítva közepes teljesítményű berendezések, a 40 kW-os modell kiváló behatolási képességekkel büszkélkedhet vastag lemezek esetén; konkrétan lehet 2-4-szeresére növeli a vágási hatékonyságot közepes és vastag lemezeknél (20 mm-es és nagyobb), miközben vágási felületeket készít amelyek kifejezetten laposabbak és simábbak. Ezenkívül ez a nagy teljesítményű rendszer nagy teherbírású gépvázzal párosul szerkezet, amely nagyobb stabilitást biztosít hosszabb, folyamatos működés során, és alacsonyabb meghibásodási arányt eredményez. Ezek a tulajdonságok különösen előnyösek vastag lemezek szakaszos feldolgozásához és gyártásához túlméretezett munkadarabok.

3. kérdés: A berendezés feldolgozási méretei és konfigurációja testreszabható-e az egyedi követelményeknek megfelelően?

A3: Igen, megtehetik. A lézerberendezések professzionális gyártójaként az EVER VIEW személyre szabott gépméreteket kínál ügyfeleink tipikus munkadarabméreteihez és egyedi feldolgozási igényeihez szabva. Ezen felül rugalmasságot biztosítunk opciók a kulcsfontosságú alkatrészekhez – beleértve a lézerforrásokat, vágófejeket, vezérlőrendszereket és az automatizált be-/kirakodást berendezések – a zökkenőmentes integráció biztosítása a különböző gyári elrendezésekkel és a változatos tömeggyártási igények kielégítése.

Miért válassza az EVER VIEW-ot?

Az EVER VIEW nagy teljesítményű, nagy formátumú lézervágási megoldások biztosítására specializálódott. Szigorúan betartjuk a szigorú ipari gyártási szabványok, amelyek rendkívül stabil berendezéseket és átfogó életciklus-szolgáltatásokat biztosítanak ipari ügyfelek világszerte. Az alapfelszereltség beszállítóitól eltérően mi többet kínálunk, mint csak kiváló minőségű lézerforrásokat; a gépváz, az erőátviteli rendszer és a vezérlőrendszer integrált és optimalizált kialakítása révén maximalizáljuk működési teljesítmény a hosszú távú, stabil termelés garantálása érdekében.

Érdeklődjön most

Ha egy rendkívül stabil és hatékony 40 kW-os lézervágó rendszerre van szüksége – kifejezetten feldolgozásra vastag lemezek és nagy formátumú fém munkadarabok – kérjük, forduljon az EVER VIEW-hez. Biztosítunk Önnek a személyre szabott konfigurációs terv, ingyenes minta vágási tesztek és közvetlenül a gyártótól származó árajánlat, amely segít az Ön vállalkozása fémvágó gyártósorainak intelligens korszerűsítésében!
